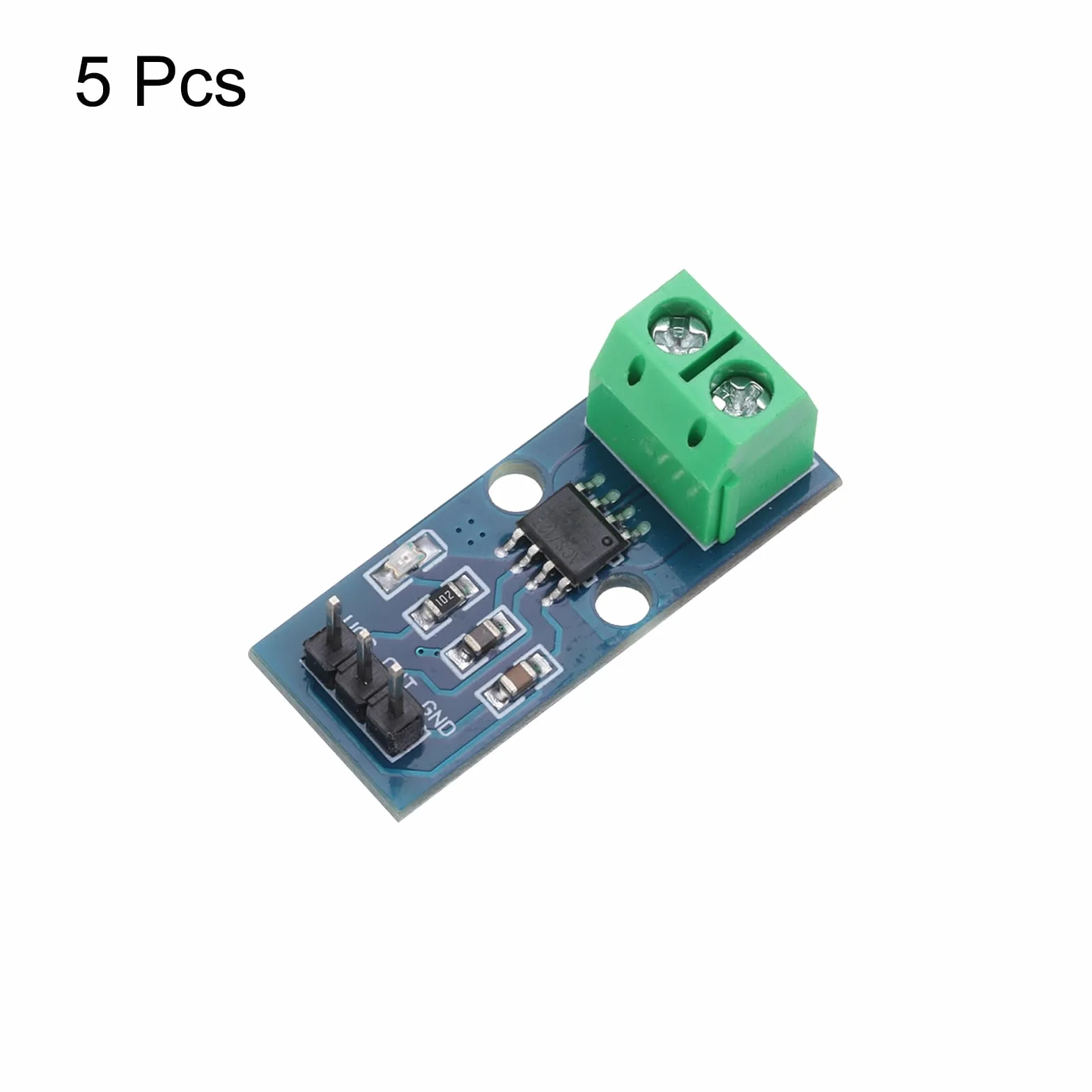

QUARKZMAN ACS712 Moduł czujnika prądu 20 A Zakres efektu Halla Miernik prądu AC/DC do wykrywania prądu

- Moduł czujnika prądu ACS712 to układ scalony (IC) czujnik prądu z efektem Halla używany do pomiaru natężenia prądu stałego lub zmiennego i jest szeroko stosowany w wykrywaniu prądu, kontroli silnika, zarządzaniu energią, automatyce domowej, automatyce przemysłowej i zielonej energii.

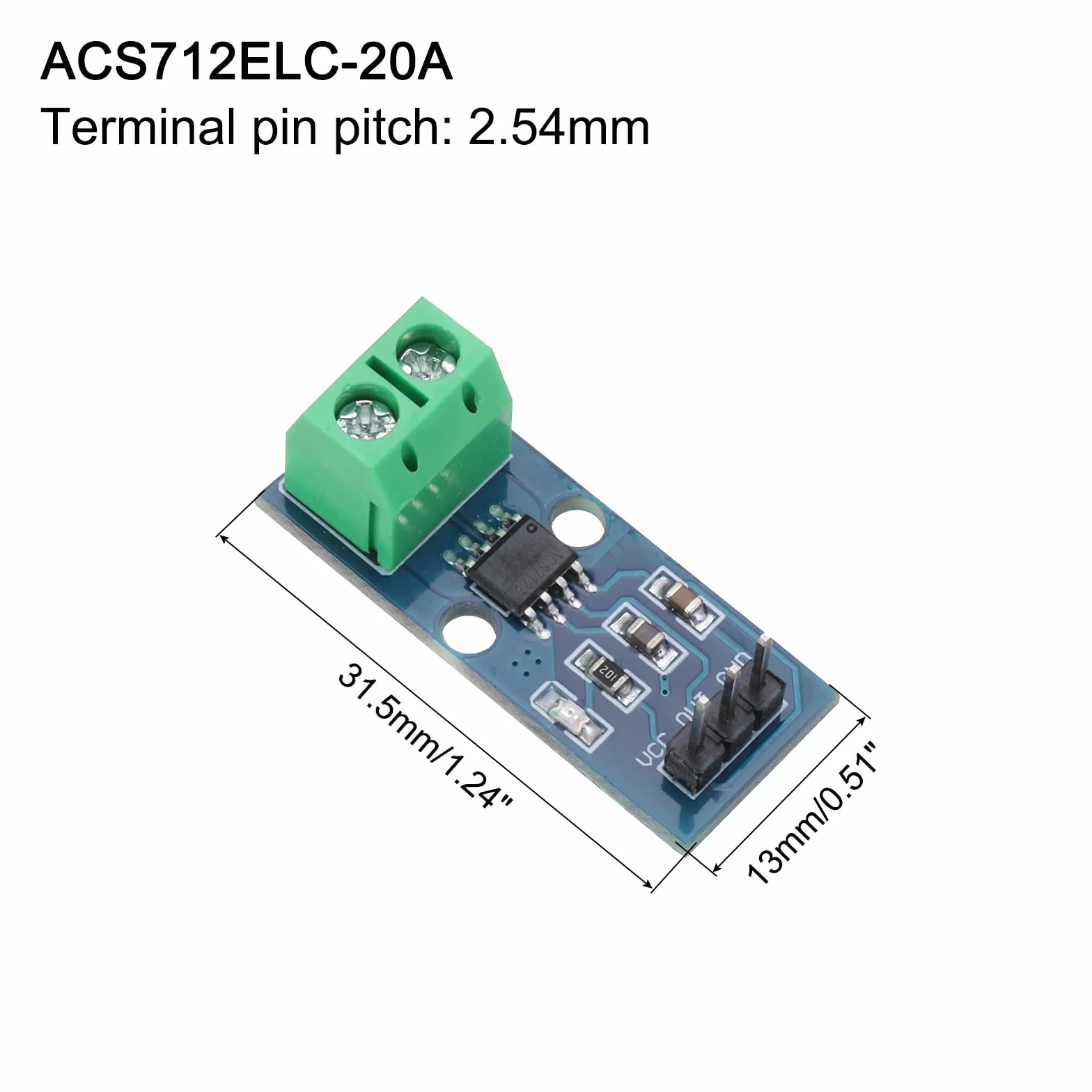

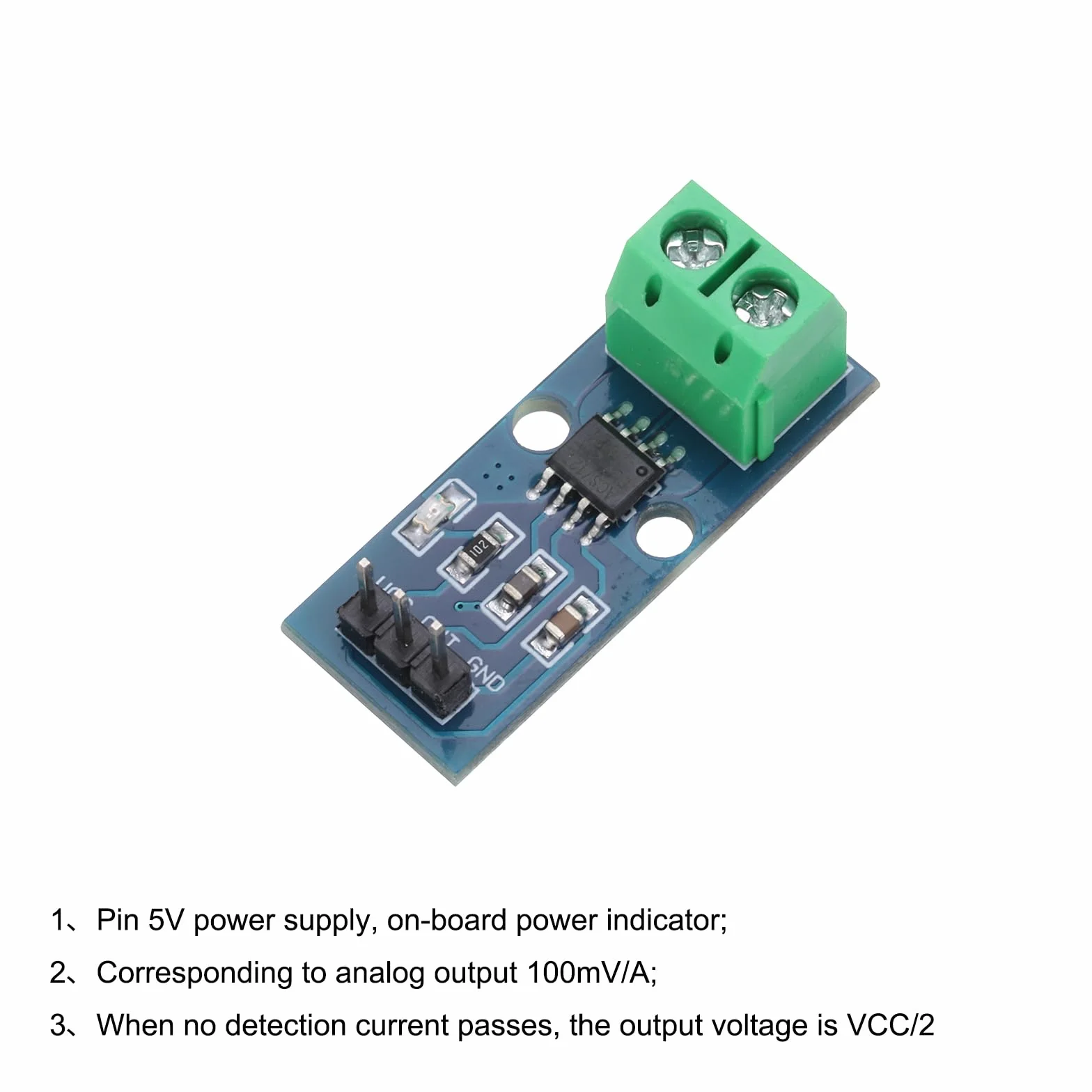

- Układ czujnika prądu: ACS712ELC-20A; zasilanie 5V za pomocą pinów, wskaźnik zasilania pokładowego; Zakres pomiaru: ±20A, odpowiadający wyjściu analogowemu 100mV/A; Gdy nie przechodzi prądu wykrywania, napięcie wyjściowe to VDC/2.
- Czujniki prądu Halla charakteryzują się wysoką precyzją i niskim dryfem i mogą dokładnie mierzyć natężenie prądu stałego lub zmiennego. Mają szybką reakcję, wysoką niezawodność i szeroki zakres zastosowań.
- Podłącz mierzony prąd szeregowo z zaciskami wejściowymi ACS712, zwróć uwagę na prawidłowy kierunek.
- ACS712 opiera się na zasadzie wykrywania Halla. Należy unikać wpływu pola magnetycznego podczas użytkowania.
